サイファにも取り付けしたヘッドレストモニター。
今回はノアへの取り付けです。
できるだけ安価に実現する為に、
安い液晶テレビを使いました。
 |
安い液晶テレビを２台買いました。 ７インチカラーモニターテレビ ZTO-217 ゾックス あきばお〜にて、9980円/1台 |
| 映像信号を分配する ビデオアンプも買いました。 マルチビデオアンプ XV15 ジェイ・ヴォックス ヤフオクで、3000円 |
 |
 |
液晶テレビを固定する為のベルト ホームセンターで２ｍ買いました。 約350円/ｍ |
| ベルトを留める為のパーツ これもホームセンターで買いました。 ベルトと同じ売り場にありました。 値段は忘れました。(汗) |
 |
 |
液晶テレビです。 |
| 裏ケースを止めているネジを外して 分解します。 中の基板には触らないようにします。 |
 |
 |
裏ケースにベルトを仮止めします。 緑色の養生テープで貼りました。 |
| 裏ケースにドリルで穴をあけます。 ベルトも一緒に穴あけします。 |
 |
 |
ベルト留めの金具です。 凸型と凹型が一緒に入っています。 凸型と凹型を向かい合わせに合体させ、 つぶして接合する仕組みです。 |
| 金具をカナヅチでたたいてつぶします。 |  |
 |
４箇所を留めました。 とてもしっかりと固定されました。 |
| 同じ物を２台作ります。 |  |
 |
ベルトどうしをつなぐヤツ。 |
| ヘッドレストにベルトを巻きつけて モニターを固定します。 思ったよりもしっかりと固定できました。 |
 |
 |
とりあえず机上で動作テスト。 問題ありません。 |

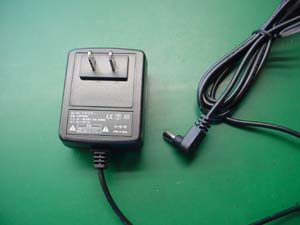

| 液晶テレビに付属のＡＣアダプター。 家庭用ですので100Ｖ用です。 これは使いません。 |
 |
 |
このＡＣアダプターは12Ｖ出力です。 クルマの12Ｖがそのまま使えます。 |
| ＡＣアダプターのプラグと同じ大きさの プラグを用意しました。Ｌ型です。 30円ぐらい |
 |
 |
電源用のコードを半田付けします。 センタープラスになるように。 |
| 電源コード（右）の完成。 左側のは映像用のコード （テレビの付属品です） |
 |
 |

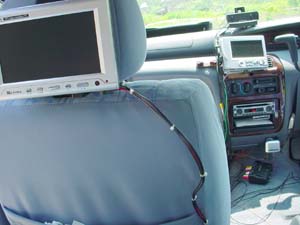

こんな感じにコードを設置しました。 シートの中を通せばもっとスッキリ しますが、今回はいい加減。(笑) |
| ビデオアンプにつないでみて 動作テストをします。 ちゃんと映りました。 |
 |
 |
フロアカーペットの上に、コードを ガムテープで固定します。 |

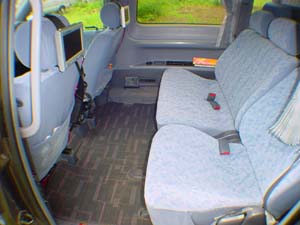

| マットを敷き直せば、はいこのとおり。 |  |
 |
完成です。 この方式は、車検もＯＫです。 （埋め込み式は車検ＮＧとのこと） |
| 見た感じもなかなかイイ♪ |  |
