ブレーキランプに連動して光るモニターランプを作ってみました。 ランプを追加するのは嫌だったので、メーター内部のウィンカーランプで代用しました。 |
 |
通常の状態 |
 |
ブレーキを踏んだ状態 |
 |

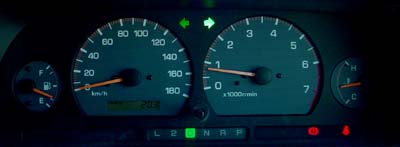

ブレーキを踏んで右にウィンカーを出した状態 デジカメだと光りかたがよくわからないですね |
ブレーキを踏んだ時は暗めに点灯
ウィンカー作動時は明るく点灯します
回路図上の抵抗は減光点灯用で
ダイオードは外部ウィンカーと
ブレーキの信号分離用です
 |
これがメーター裏です |
 |
「TURN-L」・「TURN-R」と書いてあるラインがウィンカーランプへの配線です |
 |
ウィンカーランプ配線はメーター裏の配線に取り付けました ブレーキスイッチは、ブレーキペダルの上部にあるスイッチ配線から取りました |
実用性は・・・
|
●どれくらいペダルを踏めばランプが点くのかがすぐにわかる ●後続車へのサインが出しやすい ●同乗者にもブレーキングがわかる ●メーターがカッコ良く見える（夜間は特にキレイ） |
