トヨタ・ノア/VOXY(R70系)へのサイレンバックユニットの取り付け情報



「スマートエントリー+スタートシステム」無し車
SBU01のコード 接続先 信号名
LH3コネクタの5番(黒) 常時電源
LH3コネクタの13番(白/黒) アース
LH1コネクタの5番(黒) ACT+
LH1コネクタの10番(白) ACT-
未使用 キー(+)
H28コネクタの1番(赤) キー(-)
未使用 ハザード
サイレンへ サイレン



「スマートエントリー+スタートシステム」付き車
SBU01のコード 接続先 信号名
LH3コネクタの5番(黒) 常時電源
LH3コネクタの13番(白/黒) アース
LH1コネクタの5番(黒) ACT+
LH1コネクタの10番(白) ACT-
LH3コネクタの10番(桃) ACC
未使用 キー(-)
未使用 ハザード
サイレンへ サイレン



コネクタ形状
LH1 LH3 H28
運転席足元 運転席足元 ハンドル付け根

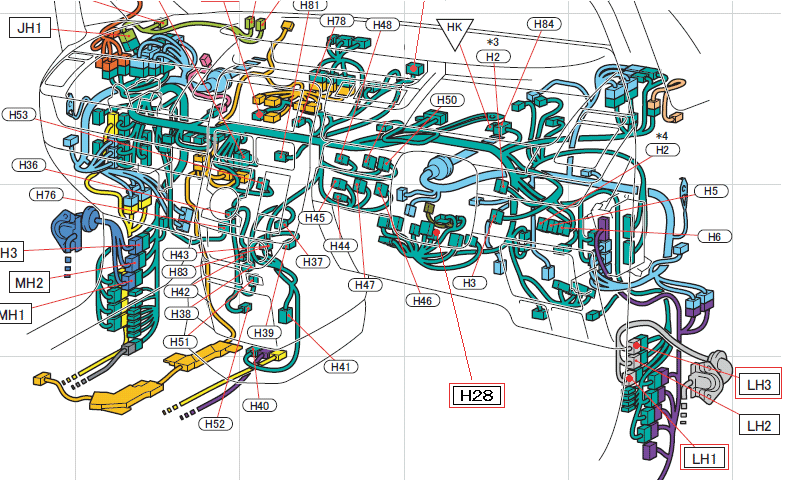

コネクタの位置
