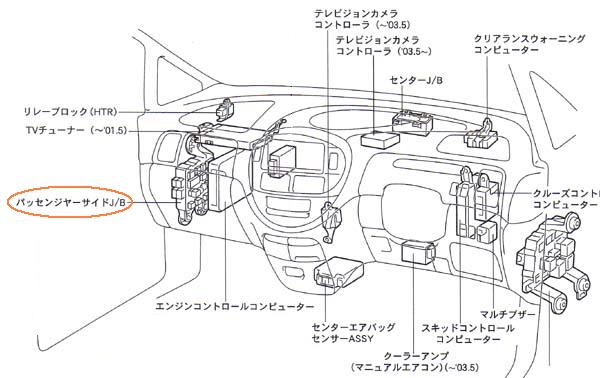

パッセンジャーサイドJ/B（グローブボックス左奥）

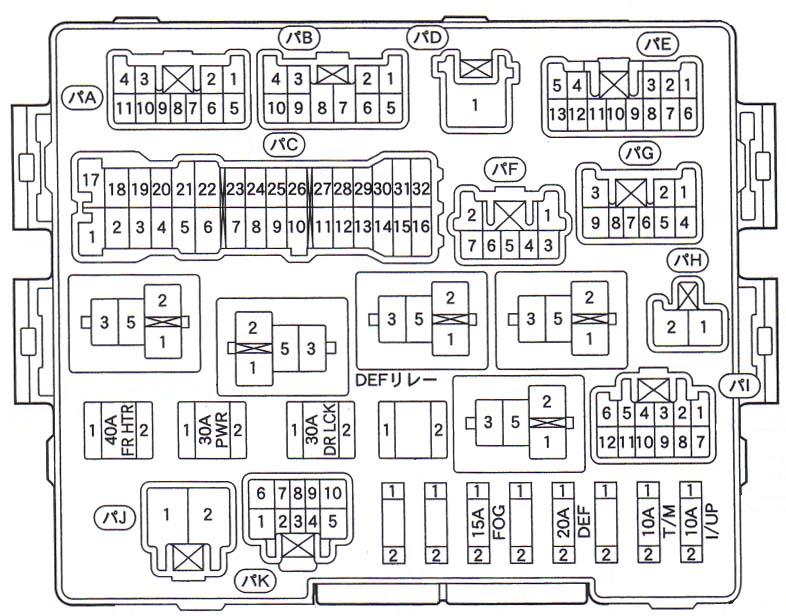

正面図
↓

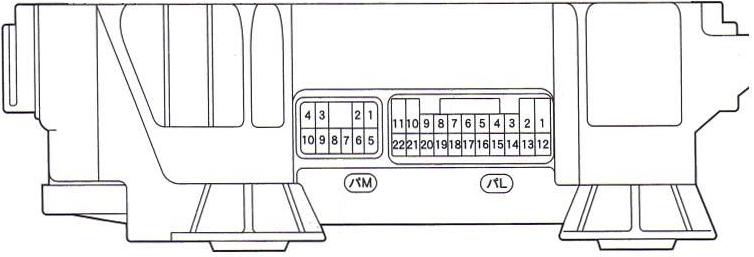

下面図
↓
フットライトＬＥＤコントロールユニットの
ご購入は、こちらから
↓↓↓
八木澤Webホーム＞ＦＬＣユニット車種別配線情報＞このページ
トヨタ・エスティマ（R30・R40系）への
フットライトＬＥＤコントロールユニットの取り付け情報
| ユニットのコード色 | 接続先 | 信号名 |
| 黄 | パＢコネクタの10番（黒/橙） | 常時電源 |
| 橙 | パＡコネクタの8番（緑） | イルミ電源 |
| 黒 | パＦコネクタの4番（白/黒） | アース |
| 青 | パＬコネクタの7番（黒/黄） | ドアカーテシ信号 |
| 白 | フットライトＬＥＤのプラス線へ | フットライトＬＥＤ出力 |
