トヨタ・ノア・VOXY(R70系)への車速感応ドアロックユニットの取り付け情報




※Pシフト信号を使わない結線方法です。

(Pシフト信号はエンジンルームにあり、室内への配線通しが必要です)

●時速約15キロで自動ロック・パーキングブレーキONまたはエンジンオフにてアンロック

DLU03のコード 接続先 信号名
H80コネクタの10番(水色) 常時電源
H80コネクタの3番(茶) アース
H80コネクタの14番(黒) 車速パルス
H80コネクタの7番(薄緑) L端子
LH1コネクタの10番(白) ACT-
接続しません
H77コネクタの1番(青) パーキングブレーキ
接続しません
マスタースイッチから取り出す ロックSW
マスタースイッチから取り出す アンロックSW



コネクタ形状

H80 メーターの
コネクタ
H77 ナビの
コネクタ
LH1 運転席足元
のコネクタ

(図はコード側から見た場合とピン側から見た場合があります。実車にて判断してください)

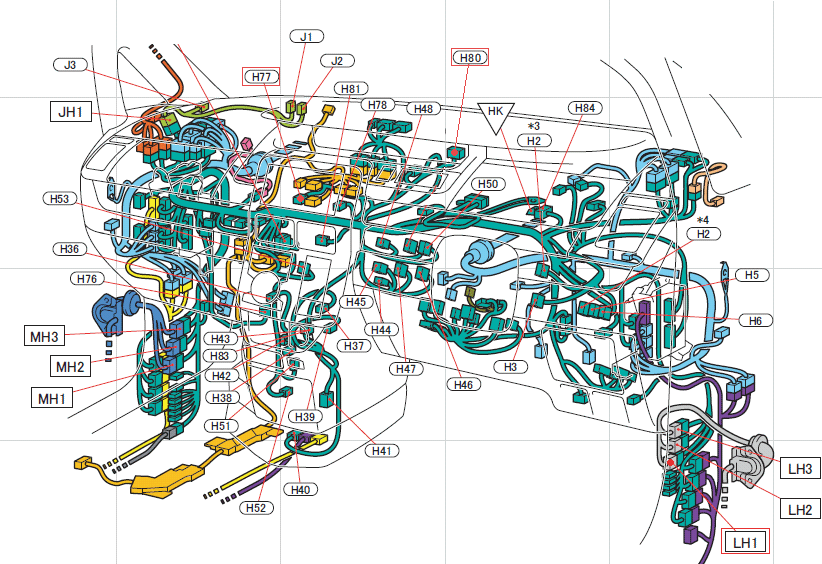

コネクタの位置
